我们的图像采集卡到底是什么呢?你知道吗?


【产品介绍】我们的图像采集卡到底是什么呢?你知道吗?


点击蓝字 / 关注我们

#图像采集卡#


图像采集卡也称为视频抓取卡,这个部件通常是一张插在 PC上的卡。这张采集卡的作用将摄像头与 PC连接起来。它从摄像头中获得数据(模拟信号或数字信号),然后转换成PC 能处理的信息。它同时可以提供控制摄像头参数(例如触发、曝光时间、快门速度等等)的信号。图像采集卡形式很多,支持不同类型的摄像头,不同的计算机总线。


PCIE GEN2平台CAMERA LINK图像采集卡采用半长PCI EXPRESS GEN 2.0 X4板,还可以兼容CAMERA LINK 2.0版本,它的图像获取方式采用双BASE、MEDIUM、FULL或者80BIT摄像机。它不仅支持CAMERA LINK运行达85MHZ而且还支持高宽带、长线缆传输,它可以提供扩展功能包支持非CAMERA LINK标准的PIXEL/TAP配置,适用于WINDOWS  7(32/64 BIT)及以上操作系统,POCL支持所有CAMERA LINK配置,它可以支持客户定制化FPGA算法集成,还支持定制化相机配置开发,完美兼容客户定制化相机。

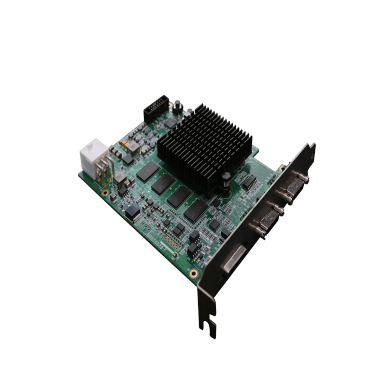

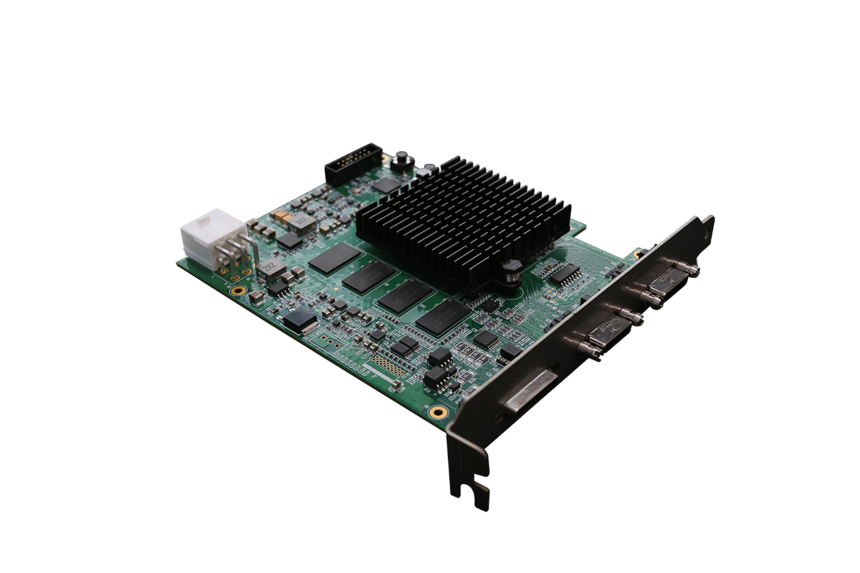

Aurora-CL图像采集卡采用工业级PCI Express™ Gen 2.0 标准,可以实现对主机内存的高速访问。该产品采用了紧凑型,单插槽结构,带宽可达Camera Link 80位模式,可以支持更长的传输距离,同时最大程度兼容各种面/线扫描的黑白/彩色相机。


Aurora-CL图像采集卡充分利用PCIe Gen2.0 x4平台优势,可提供超过1.7GB/s的带宽,同时也支持PCIe Gen 1.0 插槽, 可提供850MB/s 的 传 输 速 率 。采 集 卡 主 控 采 用 Xilinx Kintex 7 XC7K325T。通过实现最大的持续吞吐量和实时图像处理算法, Aurora-CL图像采集卡可最小限度地减少CPU的使用率,并缩短主机应用程序的处理时间。此外, Aurora 系列图像采集卡采用1GByte DDR3 RAM,在保证不同性能图像传感器图像以最大帧/ 线速率进行色彩解码的前提下,可以添加客户自研图像处理算法, 增强产品在市面上的竞争力。


Aurora-CL图像采集卡内设功能强大的电信号,可以用于外部事件同步和状态提示LED。一个或多个板之间可以实现同步, 以同时采集多个面/线扫描相机的图像。Aurora-CL支持具有PoCL性能的Base、Medium、Full或80位模式的Aurora-CL是为满足不断提高的图像分辨率、更快的帧速率以及客户算法定制化需求而设计的。

Aurora-CL图像采集卡为系统集成商和工业视觉自动化专家提供了一个用户友好型的SDK和驱动,方便用户快速集成到系统中。
